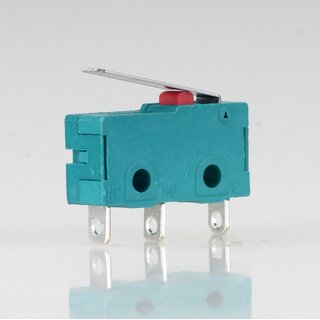

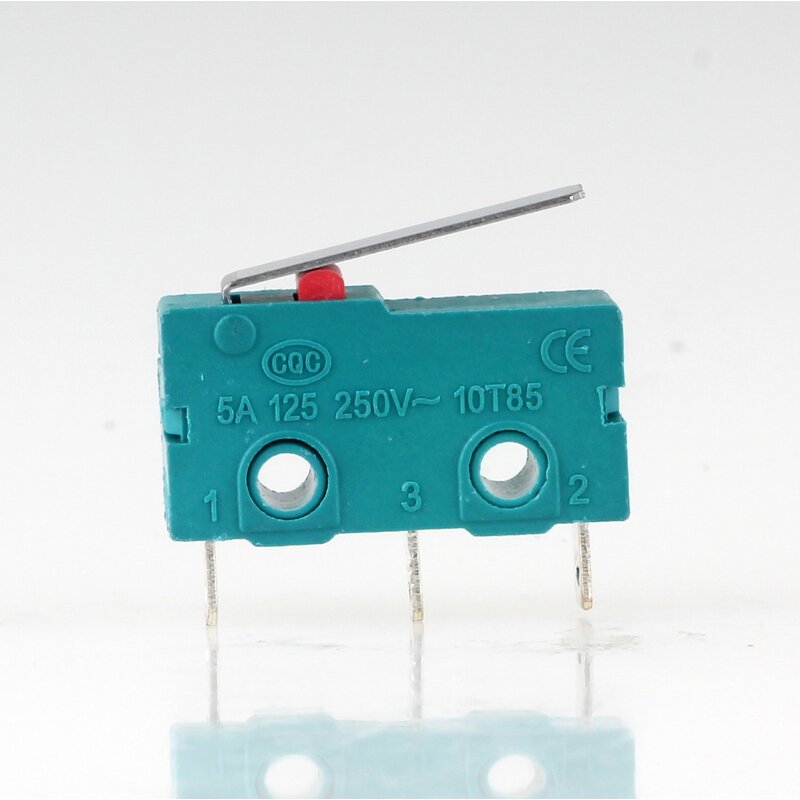

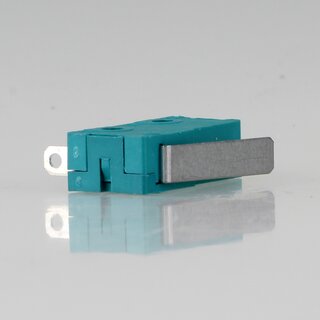

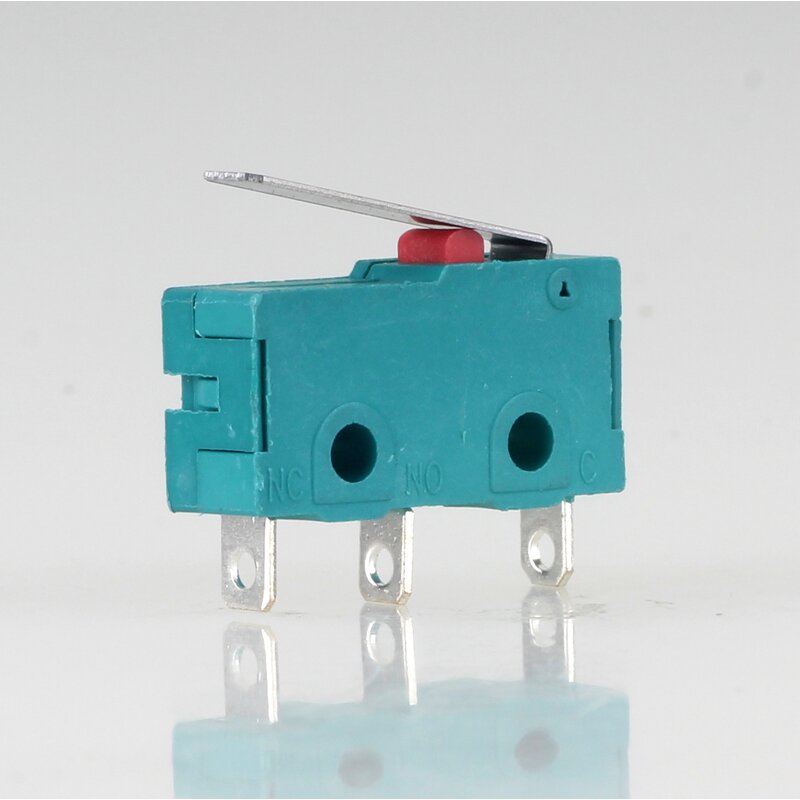

Dieser 1-polige Mikroschalter in grüner Ausführung mit geradem 16 mm Hebel ist ein besonders kompakter und zuverlässiger Schalter für präzise Schaltvorgänge in elektrischen Geräten und elektronischen Baugruppen. Mit einer Kontaktbelastbarkeit von 5 A bei 250 V AC und einer elektrischen Lebensdauer von 100.000 Schaltzyklen eignet er sich ideal für langlebige Anwendungen in beengten Bauräumen.
Der Schalter arbeitet in der Schaltweise ON-(ON), ist mit 3,2-mm-Lötanschlüssen ausgestattet und lässt sich direkt auf Leiterplatten oder mit Kabeln verlöten. Dank der sehr kompakten Abmessungen von nur 20 × 11 × 6,5 mm ist dieser Mikroschalter perfekt für kleine Geräte, Steuerungen und Reparaturen geeignet.
Der gerade Hebel mit 16 mm Länge ermöglicht eine sichere und definierte Betätigung, auch bei mechanisch geführten Anwendungen oder indirekter Auslösung.
Anwendungsbereiche
-
Reparatur und Nachrüstung von Haushaltsgeräten
-
Schalter in Lampen, Kaffeemaschinen, Toastern und Lüftern
-
DIY-Projekte in Elektronik und Modellbau
-
Steuerung von Motoren, Relais und Sicherheitsschaltungen
-
Gerätebau und kompakte Elektronikbaugruppen
Typische Einsatzgeräte
Dieser Mikroschalter wird häufig eingesetzt in:
-
Kaffeemaschinen
-
Waschmaschinen
-
Mikrowellen
-
Toastern
-
Ventilatoren und Lüftern
-
Elektronischen Spielzeugen und Kleingeräten
Technische Daten
-
Lieferumfang: 1 Stück
-
Schaltertyp: Mikroschalter, 1-polig
-
Farbe: Grün
-
Betätigung: Gerader Hebel, 16 mm
-
Schaltweise: ON-(ON)
-
Kontaktbelastbarkeit: 5 A / 250 V AC (auch geeignet für 125 V)
-
Betriebstemperatur: -25 °C bis +80 °C
-
Elektrische Lebensdauer: 100.000 Zyklen
-
Max. Kontaktwiderstand: 30 mΩ
-
Min. Isolationswiderstand: 100 MΩ
-
Abmessungen: 20 × 11 × 6,5 mm (L × H × T)
-
Anschlüsse: 3,2 mm Lötanschlüsse
