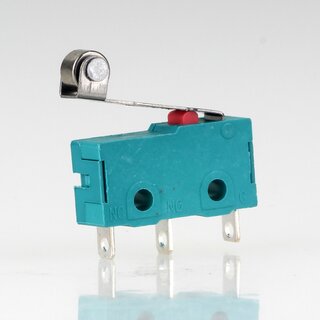

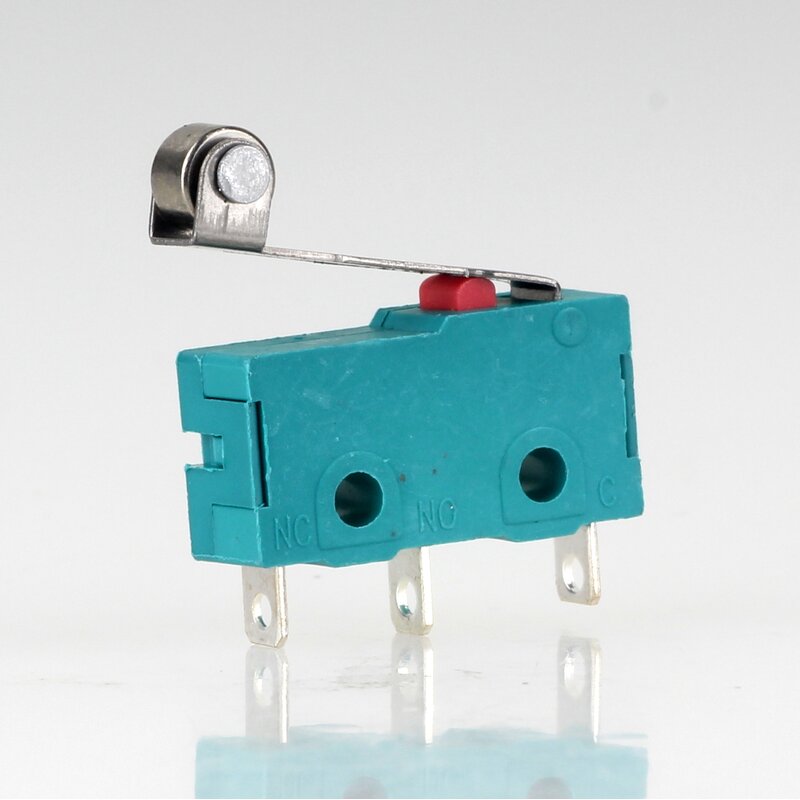

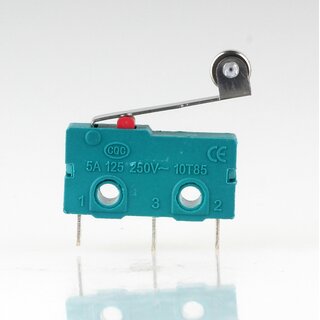

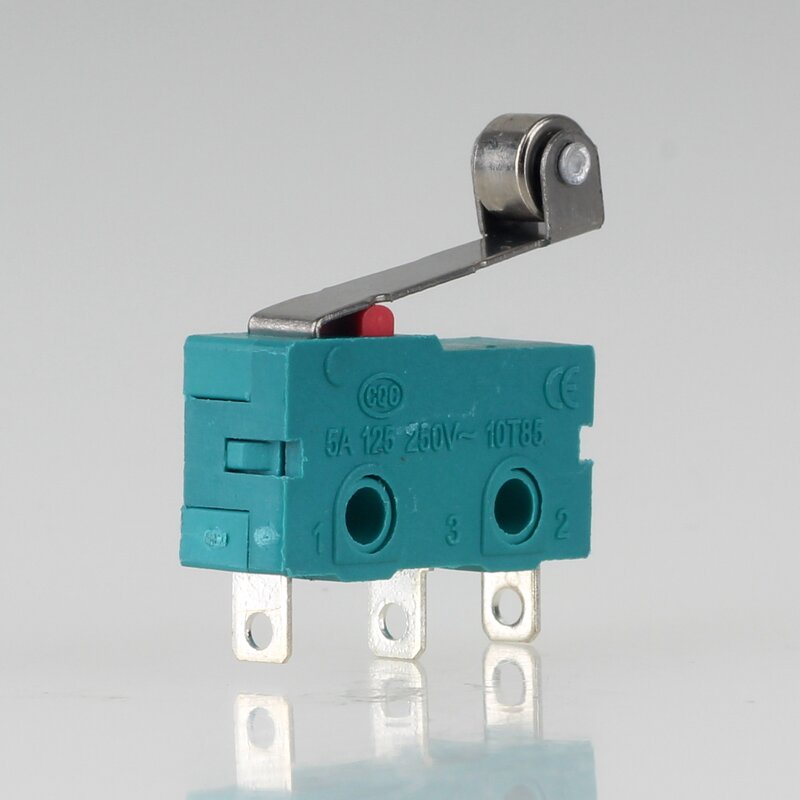

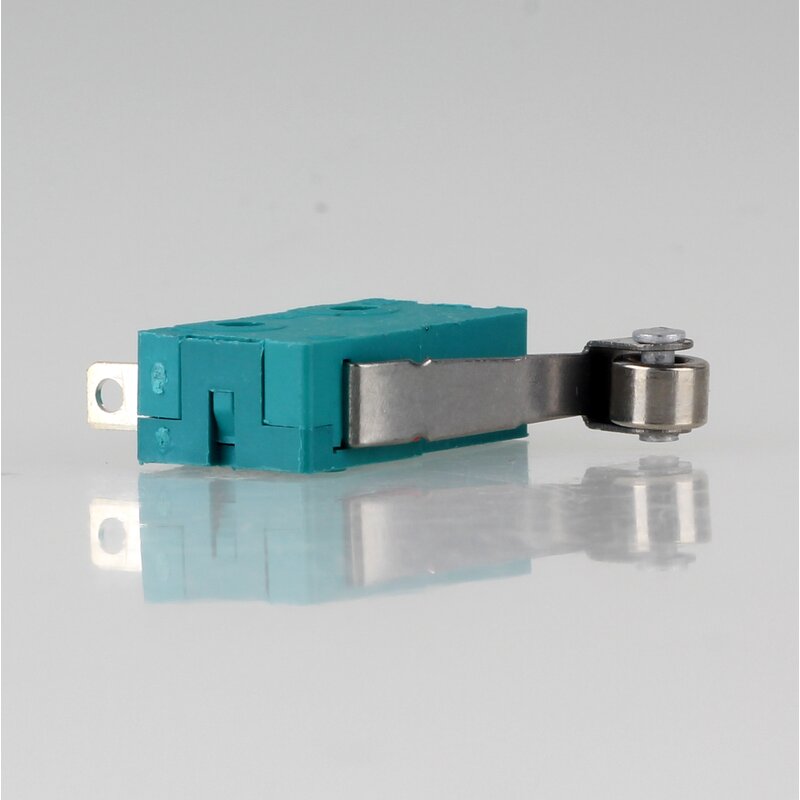

Dieser 1-polige Mikroschalter in grüner Ausführung mit 19 mm Rollenhebel ist ein besonders kompakter und zuverlässiger Schalter für präzise Schaltvorgänge in elektrischen Geräten und elektronischen Baugruppen. Mit einer Kontaktbelastbarkeit von 5 A bei 250 V AC und einer elektrischen Lebensdauer von 100.000 Schaltzyklen eignet er sich ideal für langlebige Anwendungen in beengten Bauräumen.
Der Schalter arbeitet in der Schaltweise ON-(ON) und ist mit 3,2-mm-Lötanschlüssen ausgestattet, die eine direkte und sichere Montage auf Leiterplatten oder per Kabel ermöglichen. Dank der sehr kompakten Abmessungen von nur 20 × 11 × 6,5 mm lässt sich dieser Mikroschalter auch in kleinen Geräten problemlos integrieren.
Der Rollenhebel mit 19 mm Länge sorgt für eine gleichmäßige, verschleißarme Betätigung, besonders bei mechanisch geführten Bewegungen, Nocken oder Gleitmechaniken.
Anwendungsbereiche
-
Reparatur und Nachrüstung von Haushaltsgeräten
-
Schalter in Lampen, Kaffeemaschinen, Toastern und Lüftern
-
DIY-Projekte in Elektronik und Modellbau
-
Steuerung von Motoren, Relais und Sicherheitsschaltungen
-
Gerätebau und kompakte Elektronikbaugruppen
Typische Einsatzgeräte
Dieser Mikroschalter wird häufig eingesetzt in:
-
Kaffeemaschinen
-
Waschmaschinen
-
Mikrowellen
-
Toastern
-
Ventilatoren und Lüftern
-
Elektronischen Spielzeugen und Kleingeräten
Technische Daten
-
Lieferumfang: 1 Stück
-
Schaltertyp: Mikroschalter, 1-polig
-
Farbe: Grün
-
Betätigung: Rollenhebel, 19 mm
-
Schaltweise: ON-(ON)
-
Kontaktbelastbarkeit: 5 A / 250 V AC (auch geeignet für 125 V)
-
Betriebstemperatur: -25 °C bis +80 °C
-
Elektrische Lebensdauer: 100.000 Zyklen
-
Max. Kontaktwiderstand: 30 mΩ
-
Min. Isolationswiderstand: 100 MΩ
-
Abmessungen: 20 × 11 × 6,5 mm (L × H × T)
-
Anschlüsse: 3,2 mm Lötanschlüsse
